UE5 UMG에서 외부 텍스처를 Fill + Rounded Corner 처리하는 머티리얼 만들기

Creating a Fill + Rounded Corner Material for External Textures in UE5 UMG

· unreal-engine

ue5 material hlsl umg rounded-corner custom-node

문제 상황

외부 서버에서 다운로드한 이미지를 UMG에 표시할 때, 텍스처 크기가 제각각이라 고정 크기 위젯에 넣으면 찌부되는 문제가 있다. 이를 해결하기 위해 ScaleBox(Fill 모드)로 감싸는 건 흔한 접근인데, 여기에 라운드 처리까지 해야 하면 문제가 복잡해진다.

일반적으로 떠올리는 구조는 이렇다:

RetainerBox (라운드 처리 Material 적용)
  └─ InvalidationBox
       └─ ScaleBox (Fill)
            └─ Image (다운로드 텍스처)

이 구조에서 스크롤 뷰 안에 넣으면 문제가 발생한다. RetainerBox는 자식 위젯을 RenderTarget에 그리는 방식인데, 스크롤로 visible 영역이 줄어들면 RenderTarget 크기도 같이 변한다. 그 결과 UV가 꼬이면서 텍스처가 검은색으로 말려 올라가는 현상이 생긴다.

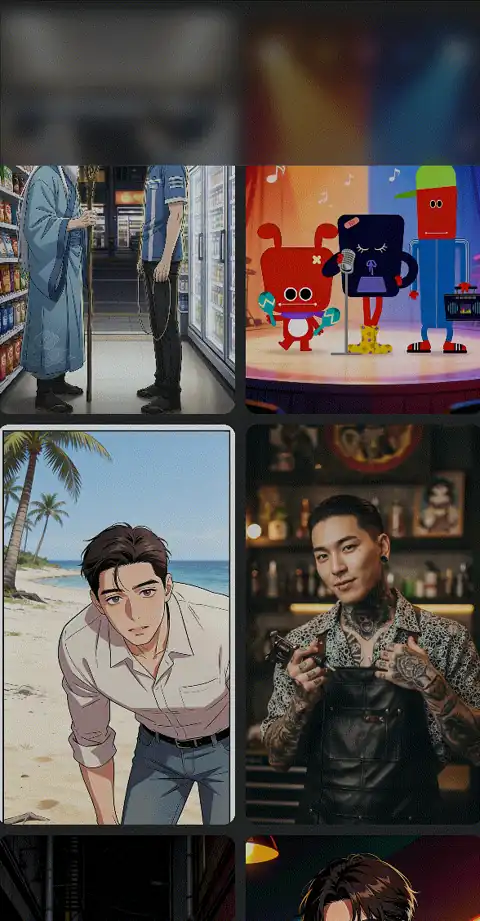

InvalidationBox 사용 시 — 스크롤하면 텍스처가 검은색으로 말려 올라간다

해결 방법

ScaleBox, RetainerBox, InvalidationBox를 전부 걷어내고, Material 하나에서 Fill 스케일링과 Rounded Corner를 동시에 처리한다. Image 위젯에 이 Material Instance를 직접 넣으면 래핑 없이 깔끔하게 동작하고, 스크롤 시 RenderTarget 크기 변동 문제도 원천 차단된다.

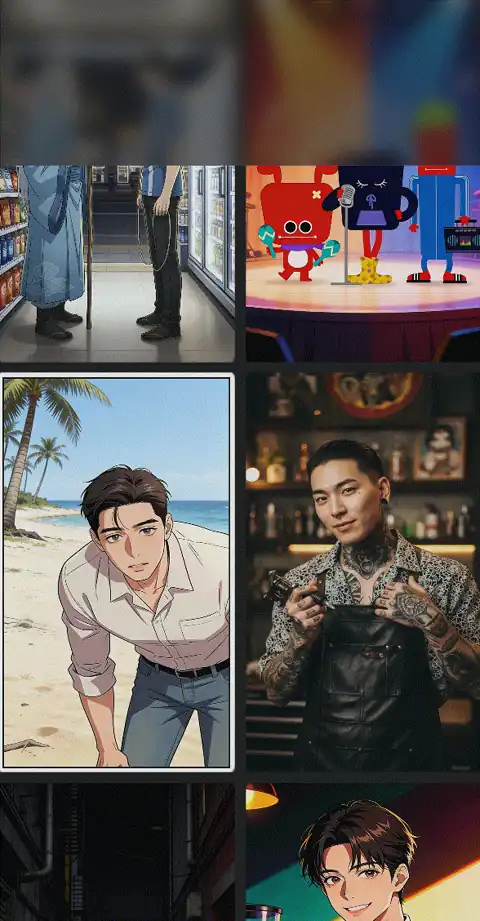

Material 방식 적용 후 — 스크롤해도 정상 렌더링된다

머티리얼 기본 설정

  • Material Domain: User Interface
  • Blend Mode: Translucent
  • Shading Model: Unlit

파라미터

파라미터 타입 설명
Texture Texture2D 다운로드 받은 텍스처
TextureAspectRatio Scalar 텍스처의 가로/세로 비율 (Width / Height)
WidgetAspectRatio Scalar 위젯의 가로/세로 비율 (Width / Height)
CornerRadius Scalar 라운드 반지름 (0 ~ 0.5, UV 공간 기준)

TextureAspectRatio는 텍스처 다운로드 완료 시점에 GetSizeX() / GetSizeY()로 계산해서 넘기면 된다.

Custom 노드 1: FillUV

CSS의 object-fit: cover와 동일한 로직이다. 텍스처 비율과 위젯 비율을 비교해서 UV를 재계산한다. 짧은 쪽에 맞추고 긴 쪽은 크롭한다.

Name: FillUV / Return Type: float2

Inputs:

  • UV (float2) — TexCoord[0]
  • TexAspect (float) — TextureAspectRatio 파라미터
  • WidgetAspect (float) — WidgetAspectRatio 파라미터
float2 Scale;
if (TexAspect > WidgetAspect)
{
    // 텍스처가 더 넓음 → 좌우 크롭
    Scale = float2(WidgetAspect / TexAspect, 1.0);
}
else
{
    // 텍스처가 더 높음 → 상하 크롭
    Scale = float2(1.0, TexAspect / WidgetAspect);
}

// 중심 기준으로 스케일 적용
return (UV - 0.5) * Scale + 0.5;

Custom 노드 2: RoundedRect

UV 공간에서 Rounded Rectangle의 SDF(Signed Distance Field)를 계산해서 마스크를 만든다. fwidth 기반 안티앨리어싱으로 가장자리가 부드럽게 처리된다.

Name: RoundedRect / Return Type: float

Inputs:

  • UV (float2) — TexCoord[0]
  • Radius (float) — CornerRadius 파라미터
// UV를 중심 기준 좌표로 변환 (0~1 → -1~1 → abs로 1사분면)
float2 Pos = abs(UV - 0.5) * 2.0;

// 라운드 SDF 계산
float2 Q = Pos - (1.0 - Radius);
float Dist = length(max(Q, 0.0)) - Radius;

// 안티앨리어싱 (fwidth로 픽셀 크기 기반 부드러운 경계)
float AA = fwidth(Dist) * 1.5;
return 1.0 - smoothstep(-AA, AA, Dist);

노드 연결

[TexCoord] ──┬──→ [FillUV] ──→ UVs ──→ [TextureSample] ──→ Final Color
             │
[TexAspect] ─┤
[WidgetAspect]┘

[TexCoord] ──→ [RoundedRect] ──→ Opacity
[CornerRadius]─┘

FillUV의 출력은 TextureSample의 UV 입력에 연결하고, RoundedRect의 출력은 Opacity에 연결한다. TexCoord는 두 Custom 노드에 각각 연결해야 한다.

정리

  • ScaleBox + RetainerBox 래핑은 스크롤 환경에서 RenderTarget 크기 변동 문제를 일으킨다
  • Material 자체에서 Fill + Round를 처리하면 래핑이 필요 없고 스크롤 문제도 없다
  • Fill UV 계산은 텍스처와 위젯의 비율을 비교해서 짧은 축 기준으로 스케일하는 것이 핵심
  • Rounded Corner는 SDF 기반으로 구현하면 해상도와 무관하게 깔끔한 결과를 얻을 수 있다
  • CornerRadius는 0.05 ~ 0.15 정도가 자연스럽다
