언리얼 K2Node로 위젯 파라미터 전달 문제 해결하기

Solving Widget Parameter Passing with Custom K2Nodes in Unreal Engine

· unreal-engine

k2node blueprint umg widget reflection editor-module

배경: UIManager의 한계

게임에서 UI를 중앙 관리하기 위해 UIManager 패턴을 많이 사용한다. 폴더 경로와 위젯 이름만으로 위젯을 생성하고 표시할 수 있어 편리하다.

// UIManager 사용 예시
UUserWidget* Widget = UIManager->ShowWidget("MainHome/UI", "WBP_Popup", 10);

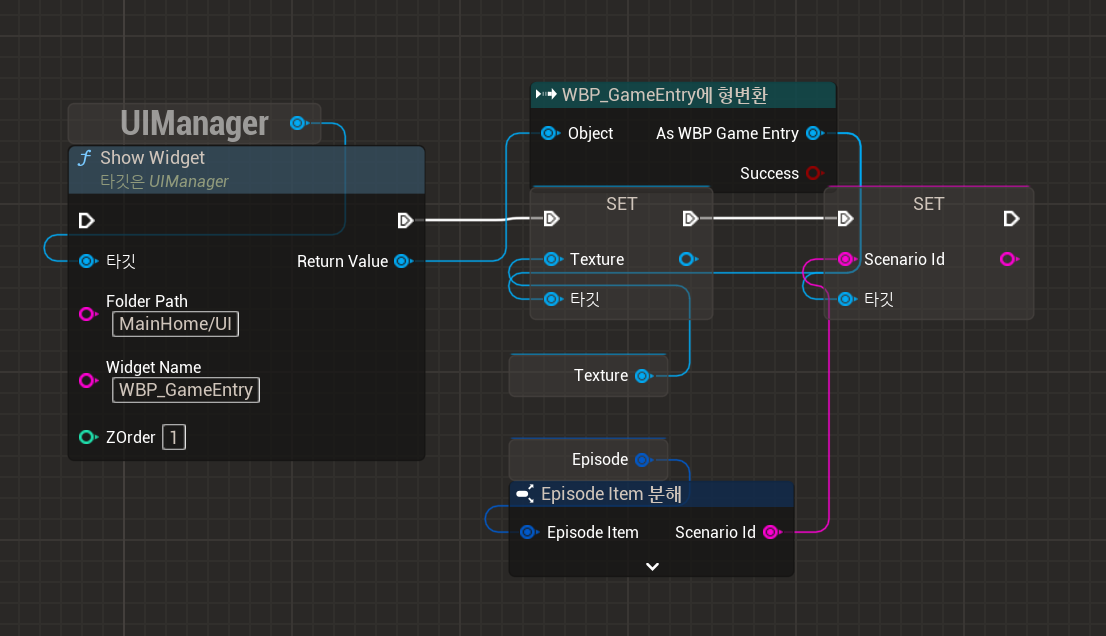

BP에서 사용 예시

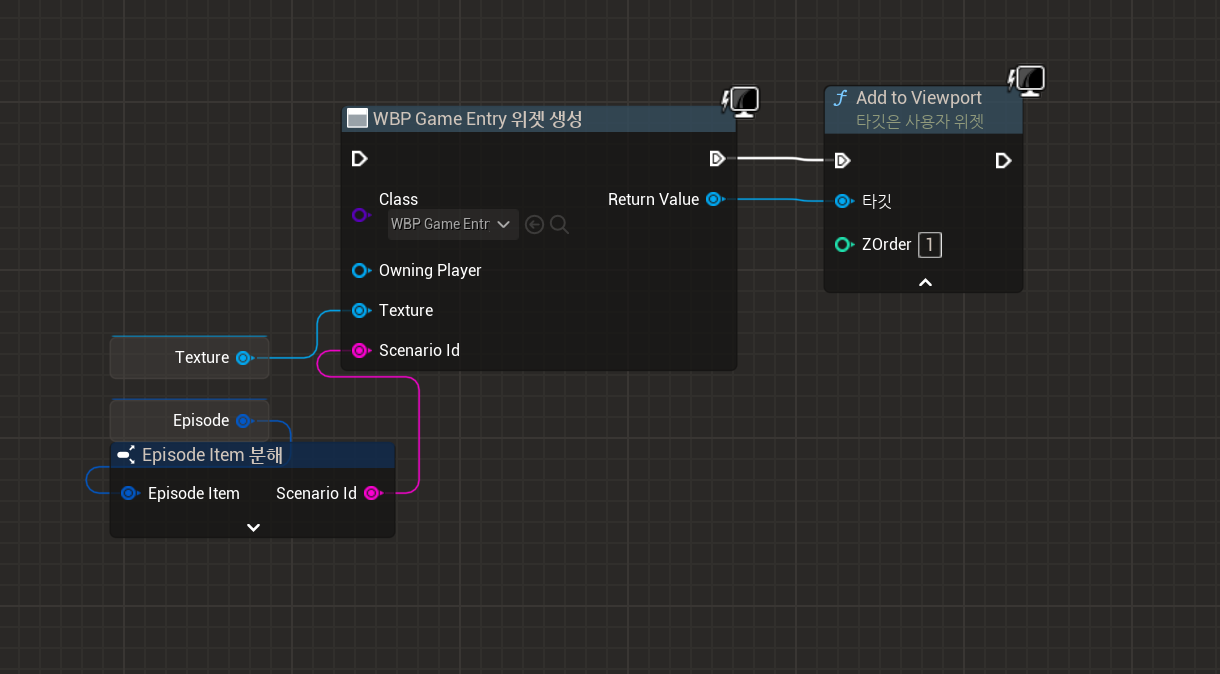

기존 UI 생성 로직

하지만 실제 프로젝트에서 사용하다 보면 두 가지 문제에 부딪힌다.

문제 1: 캐스팅으로 인한 종속성

위젯에 데이터를 전달하려면 반환된 UUserWidget*을 실제 위젯 클래스로 캐스팅해야 한다.

// 캐스팅이 필요한 기존 방식
UUserWidget* Widget = UIManager->ShowWidget("MainHome/UI", "WBP_Popup");
if (UWBP_Popup* Popup = Cast<UWBP_Popup>(Widget))
{
    Popup->SetTitle(TEXT("알림"));
    Popup->SetMessage(TEXT("저장되었습니다"));
}

이 방식의 문제:

  • 컴파일 종속성 발생: 호출하는 쪽에서 WBP_Popup 헤더를 include 해야 함
  • Blueprint 위젯은 더 복잡: C++ 클래스가 아닌 Blueprint 위젯은 캐스팅 자체가 어려움
  • 모듈 간 의존성 증가: UI 모듈과 게임플레이 모듈이 강하게 결합됨

문제 2: 초기화 타이밍 문제

위젯의 NativeConstruct나 Construct 이벤트는 AddToViewport 시점에 호출된다. 하지만 파라미터 설정은 그 이후에 일어난다.

1. ShowWidget() 호출
2. CreateWidget() - 위젯 인스턴스 생성
3. AddToViewport() - NativeConstruct/Construct 호출 ← 이 시점에 파라미터가 없음!
4. SetTitle(), SetMessage() - 파라미터 설정 ← 너무 늦음

위젯이 Construct에서 파라미터를 기반으로 초기화 로직을 수행해야 한다면, 이 순서는 문제가 된다. 별도의 Initialize 함수를 만들거나, 파라미터 설정 후 수동으로 갱신 함수를 호출해야 한다.

해결 방향: K2Node 커스텀 노드

이 문제들을 해결하기 위해 K2Node를 활용한 커스텀 Blueprint 노드를 만들기로 했다. 목표는:

  1. 캐스팅 없이 파라미터 전달: 리플렉션으로 변수명 기반 자동 매칭
  2. 동적 파라미터 핀: 우클릭으로 핀 추가/삭제/타입 변경
  3. 종속성 제거: 위젯 클래스를 몰라도 파라미터 전달 가능

최종 결과물은 이런 형태의 노드다:

┌─────────────────────────────────┐
│  Show Widget With Params        │
├─────────────────────────────────┤
│ ▶ Execute          Then ▶      │
│                                 │
│   Folder Path ○────             │
│   Widget Name ○────             │
│   Z Order     ○────             │
│                                 │
│   Title       ○────  (String)   │  ← 동적 파라미터
│   Message     ○────  (String)   │  ← 우클릭으로 추가
│   IconIndex   ○────  (Integer)  │
│                                 │
│              Widget ○────       │
└─────────────────────────────────┘

동적 파라미터 핀

K2Node 기본 구조

K2Node는 Blueprint 그래프에서 보이는 노드의 “껍데기”다. 실제 실행 로직은 ExpandNode에서 기존 함수 호출 노드들로 변환된다.

Editor 모듈 생성

K2Node는 에디터 전용 기능이므로 별도의 Editor 모듈이 필요하다.

// SuperPlatMEditor.Build.cs
public class SuperPlatMEditor : ModuleRules
{
    public SuperPlatMEditor(ReadOnlyTargetRules Target) : base(Target)
    {
        PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;

        PublicDependencyModuleNames.AddRange(new string[] {
            "Core",
            "CoreUObject",
            "Engine",
            "SuperPlatM"  // 런타임 모듈 참조
        });

        PrivateDependencyModuleNames.AddRange(new string[] {
            "UnrealEd",
            "BlueprintGraph",
            "KismetCompiler",
            "Slate",
            "SlateCore",
            "GraphEditor",
            "ToolMenus"
        });
    }
}

.uproject 파일에도 Editor 모듈을 등록한다:

{
    "Modules": [
        {
            "Name": "SuperPlatM",
            "Type": "Runtime",
            "LoadingPhase": "Default"
        },
        {
            "Name": "SuperPlatMEditor",
            "Type": "Editor",
            "LoadingPhase": "PostEngineInit"
        }
    ]
}

K2Node 클래스 선언

// K2Node_ShowWidgetWithParams.h
USTRUCT()
struct FWidgetParameterInfo
{
    GENERATED_BODY()

    UPROPERTY(EditAnywhere)
    FName ParameterName;

    UPROPERTY(EditAnywhere)
    FEdGraphPinType ParameterType;
};

UCLASS()
class UK2Node_ShowWidgetWithParams : public UK2Node
{
    GENERATED_BODY()

public:
    // 기본 핀 생성
    virtual void AllocateDefaultPins() override;

    // 노드 → 실제 함수 호출로 변환
    virtual void ExpandNode(FKismetCompilerContext& CompilerContext,
                            UEdGraph* SourceGraph) override;

    // 우클릭 메뉴
    virtual void GetNodeContextMenuActions(UToolMenu* Menu,
                                           UGraphNodeContextMenuContext* Context) const override;

    // 파라미터 목록
    UPROPERTY()
    TArray<FWidgetParameterInfo> Parameters;

    void AddParameterPin();
    void RemoveParameterPin(UEdGraphPin* Pin);
    void ChangeParameterPinType(UEdGraphPin* Pin, FName NewCategory);
    void RenameParameterPin(UEdGraphPin* Pin, FString NewName);
};

핀 생성: AllocateDefaultPins

AllocateDefaultPins에서 노드에 표시될 핀들을 생성한다.

void UK2Node_ShowWidgetWithParams::AllocateDefaultPins()
{
    // 실행 핀
    CreatePin(EGPD_Input, UEdGraphSchema_K2::PC_Exec, PN_Execute);
    CreatePin(EGPD_Output, UEdGraphSchema_K2::PC_Exec, PN_Then);

    // WorldContext (숨김 - 자동 연결)
    UEdGraphPin* WorldContextPin = CreatePin(EGPD_Input,
        UEdGraphSchema_K2::PC_Object, UObject::StaticClass(), PN_WorldContext);
    WorldContextPin->bHidden = true;

    // 입력 핀
    CreatePin(EGPD_Input, UEdGraphSchema_K2::PC_String, PN_FolderPath);
    CreatePin(EGPD_Input, UEdGraphSchema_K2::PC_String, PN_WidgetName);

    UEdGraphPin* ZOrderPin = CreatePin(EGPD_Input, UEdGraphSchema_K2::PC_Int, PN_ZOrder);
    ZOrderPin->DefaultValue = TEXT("0");

    // 출력 핀
    CreatePin(EGPD_Output, UEdGraphSchema_K2::PC_Object,
              UUserWidget::StaticClass(), PN_ReturnWidget);

    // 동적 파라미터 핀
    for (int32 i = 0; i < Parameters.Num(); ++i)
    {
        const FWidgetParameterInfo& Param = Parameters[i];
        UEdGraphPin* ParamPin = CreatePin(EGPD_Input, Param.ParameterType, Param.ParameterName);
        ParamPin->PinFriendlyName = FText::FromName(Param.ParameterName);
    }
}

핵심: ExpandNode 구현

ExpandNode는 K2Node의 핵심이다. 커스텀 노드를 실제 실행 가능한 함수 호출 체인으로 변환한다.

void UK2Node_ShowWidgetWithParams::ExpandNode(
    FKismetCompilerContext& CompilerContext,
    UEdGraph* SourceGraph)
{
    Super::ExpandNode(CompilerContext, SourceGraph);

    // 1. UIManager::Get() 호출 노드 생성
    UK2Node_CallFunction* GetUIManagerNode =
        CompilerContext.SpawnIntermediateNode<UK2Node_CallFunction>(this, SourceGraph);
    GetUIManagerNode->FunctionReference.SetExternalMember(
        GET_FUNCTION_NAME_CHECKED(UUIManager, Get),
        UUIManager::StaticClass());
    GetUIManagerNode->AllocateDefaultPins();

    // 2. ShowWidget() 호출 노드 생성
    UK2Node_CallFunction* ShowWidgetNode =
        CompilerContext.SpawnIntermediateNode<UK2Node_CallFunction>(this, SourceGraph);
    ShowWidgetNode->FunctionReference.SetExternalMember(
        GET_FUNCTION_NAME_CHECKED(UUIManager, ShowWidget),
        UUIManager::StaticClass());
    ShowWidgetNode->AllocateDefaultPins();

    // 3. 핀 연결
    // UIManager::Get의 반환값 → ShowWidget의 Self 핀
    GetUIManagerNode->GetReturnValuePin()->MakeLinkTo(
        ShowWidgetNode->FindPinChecked(UEdGraphSchema_K2::PN_Self));

    // WorldContext를 두 노드에 연결 (Copy 후 Move)
    CompilerContext.CopyPinLinksToIntermediate(*WorldContextPin, *ShowWidgetWorldContextPin);
    CompilerContext.MovePinLinksToIntermediate(*WorldContextPin, *GetUIManagerWorldContextPin);

    // 실행 핀, 입력 핀 연결
    CompilerContext.MovePinLinksToIntermediate(*ExecPin, *ShowWidgetNode->GetExecPin());
    CompilerContext.MovePinLinksToIntermediate(*FolderPathPin, *ShowWidgetFolderPathPin);
    // ... 나머지 핀들도 동일하게 연결
}

핀 연결 시 주의점

두 입력 핀을 직접 연결하면 “Direction mismatch” 오류가 발생한다.

// ❌ 잘못된 방법: 두 입력 핀 직접 연결
InputPinA->MakeLinkTo(InputPinB);  // Direction mismatch 오류!

// ✅ 올바른 방법: 원본 연결을 복사/이동
CompilerContext.CopyPinLinksToIntermediate(*OriginalPin, *TargetPinA);
CompilerContext.MovePinLinksToIntermediate(*OriginalPin, *TargetPinB);

CopyPinLinksToIntermediate는 원본 핀의 연결을 대상 핀에 복사하고, MovePinLinksToIntermediate는 이동(원본 연결 제거)한다.

리플렉션 기반 파라미터 설정

위젯 클래스를 모른 채로 파라미터를 설정하려면 리플렉션을 사용한다. UIManager에 헬퍼 함수들을 추가한다.

// UIManager.h
UFUNCTION(BlueprintCallable)
static bool SetWidgetStringParam(UUserWidget* Widget, FName PropertyName, const FString& Value);

UFUNCTION(BlueprintCallable)
static bool SetWidgetIntParam(UUserWidget* Widget, FName PropertyName, int32 Value);

// ... Bool, Float, Text, Object 등

// UIManager.cpp
bool UUIManager::SetWidgetStringParam(UUserWidget* Widget, FName PropertyName, const FString& Value)
{
    if (!Widget || PropertyName.IsNone())
        return false;

    // 리플렉션으로 프로퍼티 찾기
    FStrProperty* Property = FindFProperty<FStrProperty>(Widget->GetClass(), PropertyName);
    if (!Property)
        return false;  // 프로퍼티가 없으면 조용히 실패 (종속성 없음!)

    Property->SetPropertyValue_InContainer(Widget, Value);
    return true;
}

ExpandNode에서 파라미터 타입에 따라 적절한 Setter를 호출한다:

// 파라미터별로 SetWidgetXXXParam 호출 노드 생성
for (const FWidgetParameterInfo& Param : Parameters)
{
    FName SetterName;
    if (Param.ParameterType.PinCategory == UEdGraphSchema_K2::PC_String)
        SetterName = GET_FUNCTION_NAME_CHECKED(UUIManager, SetWidgetStringParam);
    else if (Param.ParameterType.PinCategory == UEdGraphSchema_K2::PC_Int)
        SetterName = GET_FUNCTION_NAME_CHECKED(UUIManager, SetWidgetIntParam);
    // ... 타입별 분기

    UK2Node_CallFunction* SetterNode =
        CompilerContext.SpawnIntermediateNode<UK2Node_CallFunction>(this, SourceGraph);
    SetterNode->FunctionReference.SetExternalMember(SetterName, UUIManager::StaticClass());
    SetterNode->AllocateDefaultPins();

    // Widget, PropertyName, Value 핀 연결
    ShowWidgetReturnPin->MakeLinkTo(SetterNode->FindPin(TEXT("Widget")));
    SetterNode->FindPin(TEXT("PropertyName"))->DefaultValue = Param.ParameterName.ToString();
    CompilerContext.MovePinLinksToIntermediate(*ParamPin, *SetterNode->FindPin(TEXT("Value")));

    // 실행 체인 연결
    LastThenPin->MakeLinkTo(SetterNode->GetExecPin());
    LastThenPin = SetterNode->GetThenPin();
}

우클릭 컨텍스트 메뉴

GetNodeContextMenuActions를 오버라이드하여 파라미터 관리 메뉴를 추가한다.

void UK2Node_ShowWidgetWithParams::GetNodeContextMenuActions(
    UToolMenu* Menu,
    UGraphNodeContextMenuContext* Context) const
{
    Super::GetNodeContextMenuActions(Menu, Context);

    FToolMenuSection& Section = Menu->AddSection("Parameters");

    // Add Parameter
    Section.AddMenuEntry(
        "AddParameter",
        LOCTEXT("AddParameter", "Add Parameter"),
        LOCTEXT("AddParameterTooltip", "Add a new parameter pin"),
        FSlateIcon(),
        FUIAction(FExecuteAction::CreateUObject(
            const_cast<UK2Node_ShowWidgetWithParams*>(this),
            &UK2Node_ShowWidgetWithParams::AddParameterPin))
    );

    // 파라미터 핀이 선택된 경우 추가 메뉴
    if (Context->Pin && IsParameterPin(Context->Pin))
    {
        // Change Type 서브메뉴
        Section.AddSubMenu(
            "ChangeType",
            LOCTEXT("ChangeType", "Change Type"),
            FText::GetEmpty(),
            FNewToolMenuDelegate::CreateLambda([this, Pin = Context->Pin](UToolMenu* SubMenu)
            {
                // Boolean, Integer, Float, String, Text, Object 타입 옵션
                AddTypeMenuItem(SubMenu, "Boolean", UEdGraphSchema_K2::PC_Boolean);
                AddTypeMenuItem(SubMenu, "Integer", UEdGraphSchema_K2::PC_Int);
                AddTypeMenuItem(SubMenu, "Float", UEdGraphSchema_K2::PC_Real);
                AddTypeMenuItem(SubMenu, "String", UEdGraphSchema_K2::PC_String);
                // ...
            })
        );

        // Rename Parameter
        Section.AddMenuEntry("RenameParameter", ...);

        // Remove Parameter
        Section.AddMenuEntry("RemoveParameter", ...);
    }
}

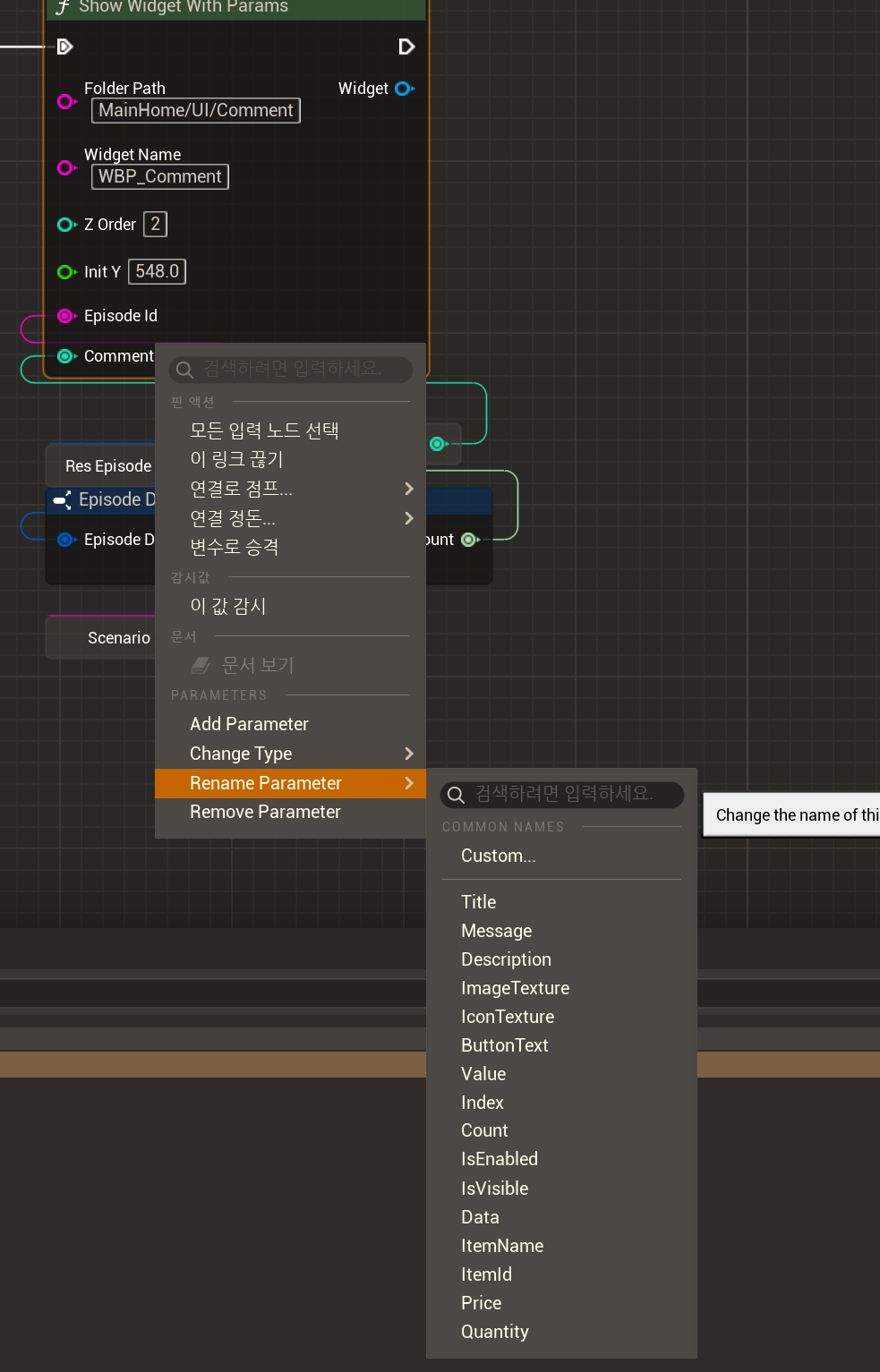

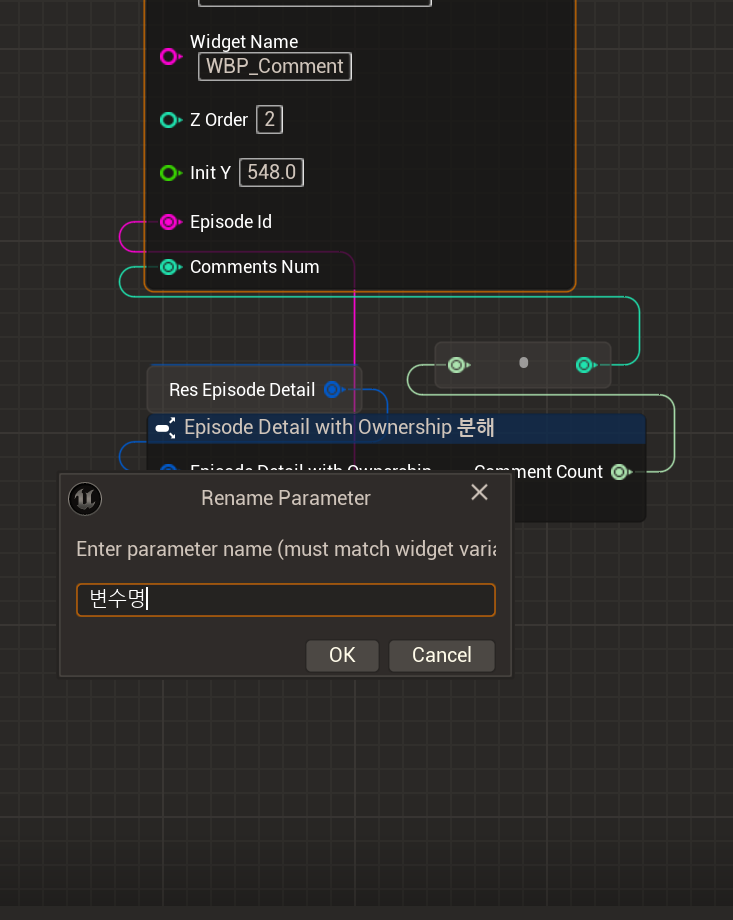

변수명 변경 변수명 커스텀

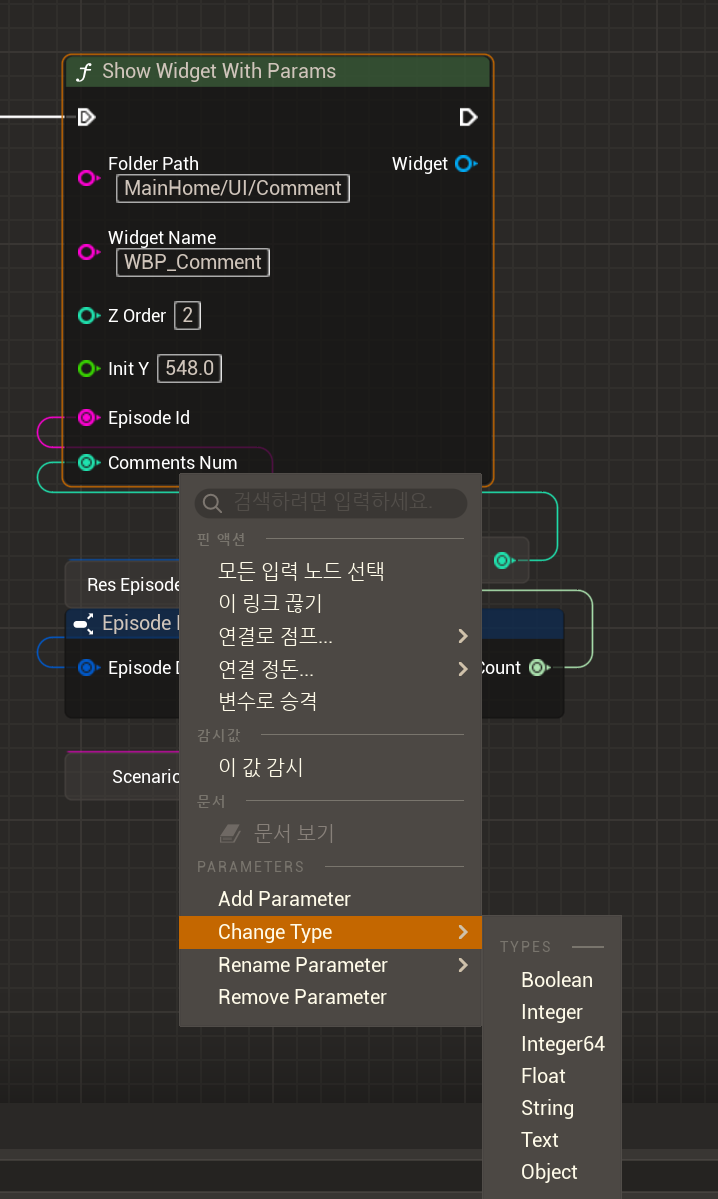

파라미터값 변경

정리

해결된 문제들

문제 기존 방식 K2Node 방식
캐스팅 종속성 위젯 클래스 include 필요 리플렉션으로 변수명만 알면 됨
Blueprint 위젯 캐스팅 어려움 동일하게 작동
파라미터 추가 코드 수정 필요 우클릭으로 동적 추가
타입 안전성 컴파일 타임 런타임 (변수 없으면 조용히 무시)
패키징 or 청크 시스템 레퍼런스 잡힘 레퍼런스 안잡힘(패키징 이슈 해결)

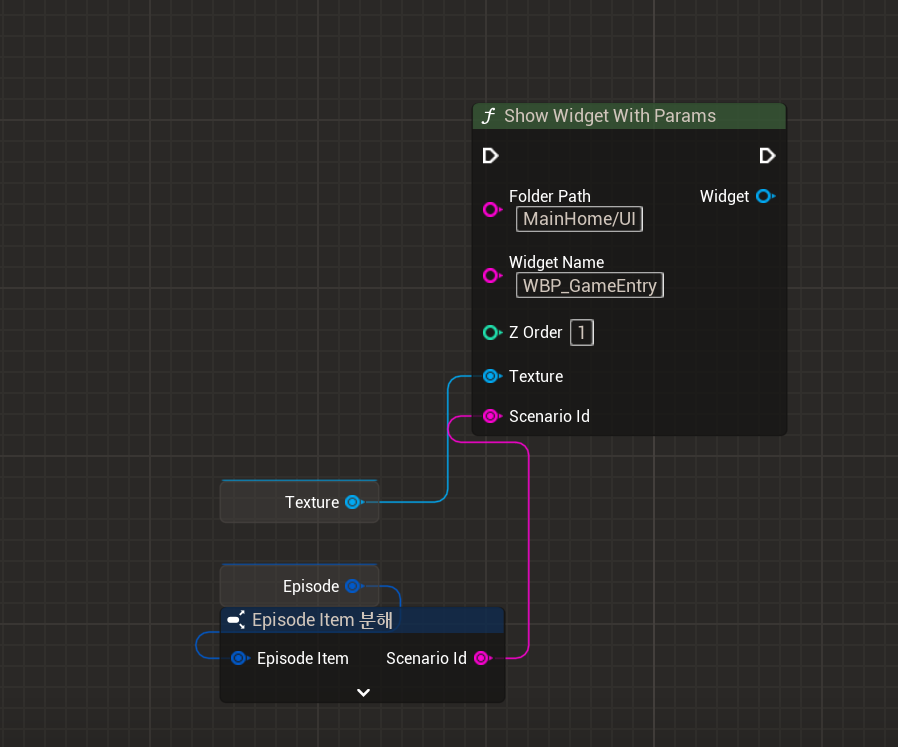

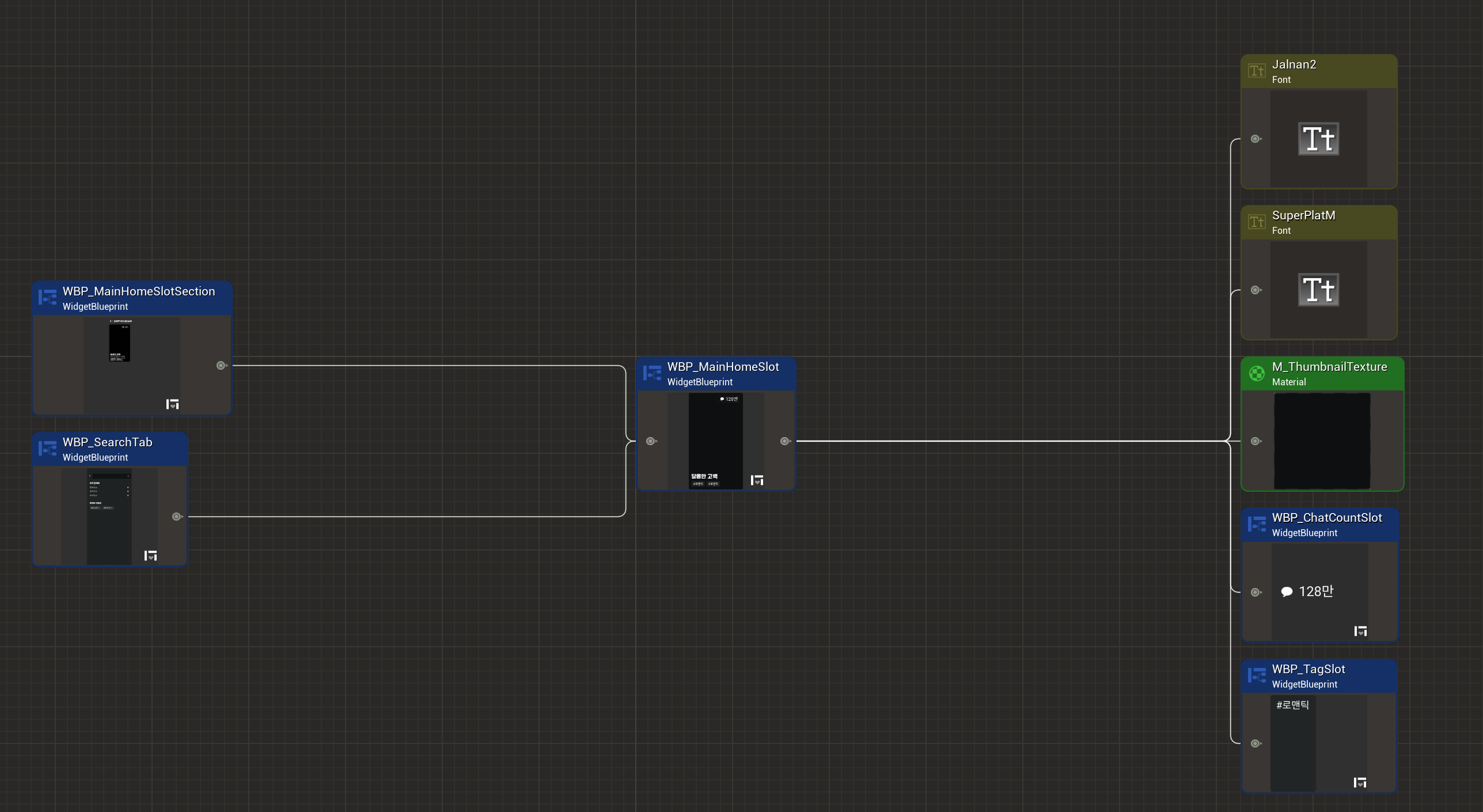

UI Manager 레퍼런스 뷰어

핵심 포인트

  1. K2Node는 껍데기: 실제 로직은 ExpandNode에서 기존 함수 노드들로 변환
  2. Editor 모듈 분리: K2Node는 에디터 전용, 런타임 모듈과 분리 필요
  3. 핀 연결 방향 주의: 입력-입력 직접 연결 불가, Copy/MovePinLinksToIntermediate 사용
  4. 리플렉션 활용: FindFProperty로 런타임에 프로퍼티 찾아서 설정
  5. 실패 처리: 프로퍼티가 없으면 에러 대신 무시 → 종속성 완전 제거

주의사항

  • K2Node 변경 후에는 에디터 재시작이 필요한 경우가 많음
  • ReconstructNode() 호출 시 기존 연결이 끊어질 수 있으므로 ReallocatePinsDuringReconstruction 구현 권장
  • 리플렉션 기반이라 오타에 주의 (런타임에 에러없이 실패)
