UE5에서 웹툰 말풍선 시스템 만들기

Building a Webtoon-Style Speech Bubble System in UE5

· unreal-engine

ue5 umg slate sdf material scrollbox webtoon

프로젝트를 진행하면서 웹툰처럼 이미지 위에 말풍선이 떠 있는 화면이 필요했다. 기존엔 한 노드당 [이미지 + 나레이션 + 캐릭터 멘트] 세 줄짜리 단순 슬롯이 ScrollBox에 누적되는 구조였는데, 서버에서 여러 개의 말풍선 위치 데이터를 보내주기 시작하면서 새로 만들어야 했다.

데이터는 대략 이런 형태로 들어온다:

{
    "backgroundImage": "https://...",
    "narration": "차가운 가을밤,...",
    "dialogues": [
        { "characterName": "나비", "bubbleType": "THOUGHT", "text": "사진 속 흐릿한 얼굴...", "sizeWeight": 6 },
        { "characterName": "나비", "bubbleType": "SPEECH",  "text": "주인에게 뭘 말하고 싶었던 걸까?",   "sizeWeight": 5 }
    ],
    "bubblePositions": [
        { "dialogueIndex": 0, "x": 67, "y": 28, "tailDirection": "TOP_RIGHT", "bodyOffset": 15 },
        { "dialogueIndex": 1, "x": 67, "y": 38, "tailDirection": "TOP_RIGHT", "bodyOffset": 15 }
    ]
}

x, y는 이미지 영역 기준 백분율이고 꼬리 끝 위치다. tailDirection은 7가지 (NONE/TOP/BOTTOM/TOP_LEFT/TOP_RIGHT/BOTTOM_LEFT/BOTTOM_RIGHT). bubbleType은 4가지 (SPEECH/THOUGHT/SHOUT/WHISPER)고 각각 모양과 폰트가 달라야 한다.

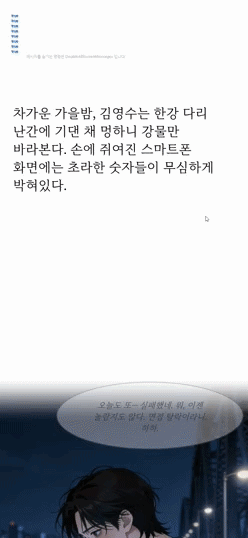

최종 동작 GIF

위젯을 어떻게 쪼갤까

처음엔 한 슬롯 안에서 말풍선 N개를 다 처리할까 싶었는데, 책임 분리가 깔끔하지 않을 것 같아서 두 개로 나눴다.

  • UW_SpeechBubbleSlot — ScrollBox 안에 들어가는 노드 단위. 이미지 다운로드, 말풍선 N개 생성, 좌표 배치, narration/액션버튼 영역 visibility 관리
  • UW_SpeechBubble — 개별 말풍선. 머티리얼 인스턴스, 텍스트 스타일, 자체 페이드 처리

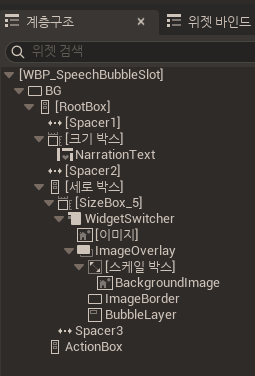

UMG 트리는 이렇게 잡았다:

W_SpeechBubbleSlot (UserWidget)
└─ VerticalBox (RootBox)
   ├─ Spacer1
   ├─ NarrationText (ScalableTextWidget)
   ├─ Spacer2
   ├─ Border (ImageBorder)
   │   └─ Overlay
   │       ├─ Image       (BackgroundImage)
   │       └─ CanvasPanel (BubbleLayer)  ← 말풍선들이 여기 들어감
   ├─ Spacer3
   └─ VerticalBox (ActionBox)            ← 선택지/엔딩 위젯이 여기 들어감

말풍선들은 BubbleLayer 캔버스 패널의 자식으로 동적 생성되고, 좌표는 픽셀 단위로 직접 설정한다. ScrollBox 자체는 호출 측이 이미 만들어놓은 걸 그대로 쓴다.

UMG

좌표 변환

x, y가 꼬리 끝 위치라는 게 중요하다. 말풍선 본체는 이걸 기준으로 방향에 따라 옮겨야 한다. 예를 들어 tailDirection이 TOP_RIGHT라면 본체가 꼬리 위쪽으로 bodyOffset만큼 떨어져야 한다.

처음엔 대각 방향이라고 X도 같이 옮길까 했는데, 모바일 세로 화면에서는 가로 폭이 좁아서 본체가 화면 밖으로 삐져나가기 쉽다. 그래서 본체 중심 X는 항상 꼬리 끝 X와 동일하게 두고, Y만 방향에 따라 옮기는 걸로 정했다. LEFT/RIGHT 같은 가로 성분은 꼬리 모양만 결정하고 본체 위치엔 영향 안 준다.

// 1) 꼬리 끝 픽셀 좌표
const FVector2D TailTipPx(
    ImageSize.X * (Position.x / 100.f),
    ImageSize.Y * (Position.y / 100.f));

// 2) 본체 중심 (방향별 Y 오프셋)
const float OffsetPx = ImageSize.Y * (Position.bodyOffset / 100.f);
float BodyCenterY = TailTipPx.Y;

switch (Bubble->GetTailDirection())
{
    case EBubbleTailDirection::Top:
    case EBubbleTailDirection::TopLeft:
    case EBubbleTailDirection::TopRight:
        BodyCenterY = TailTipPx.Y - OffsetPx - BodySize.Y * 0.5f;
        break;
    case EBubbleTailDirection::Bottom:
    case EBubbleTailDirection::BottomLeft:
    case EBubbleTailDirection::BottomRight:
        BodyCenterY = TailTipPx.Y + OffsetPx + BodySize.Y * 0.5f;
        break;
    default:
        BodyCenterY = TailTipPx.Y;
        break;
}

const float BodyCenterX = TailTipPx.X;

// 3) 본체가 이미지 밖으로 나가지 않도록 클램핑
const float HalfW = BodySize.X * 0.5f;
const float ClampedX = FMath::Clamp(BodyCenterX, HalfW, ImageSize.X - HalfW);
const float ClampedY = FMath::Clamp(BodyCenterY, BodySize.Y * 0.5f, ImageSize.Y - BodySize.Y * 0.5f);

본체가 클램핑되면 꼬리 끝 (TailTipPx)과 본체 중심이 어긋난다. 이걸 머티리얼에 알려줘서 꼬리가 그쪽으로 휘게 그리도록 했다 (TailOffsetPx 파라미터).

본체 크기 측정 타이밍

UMG는 위젯이 처음 만들어진 시점엔 DesiredSize가 0이다. layout prepass가 한 번 돌아야 측정이 끝난다. 그래서 슬롯이 말풍선들을 만들고 바로 좌표 배치하면 본체 크기가 0이라 클램핑이 망가진다.

해결은 단순하게 bNeedsLayoutBubbles = true 플래그를 두고 다음 NativeTick에서 한 번만 좌표 배치하는 거. 본체 크기가 여전히 0이면 최대 3프레임까지 재시도하고 포기.

머티리얼: SDF로 4가지 모양

웹툰 말풍선은 종류별로 모양이 달라야 한다 (실선 둥근 박스, 구름/타원, 뾰족한 외침, 흐릿한 속삭임). 텍스처 4세트 만들기보다 머티리얼 한 개에 SDF로 처리하는 게 깔끔할 것 같았다. 꼬리 방향도 7가지인데 각각 텍스처 만들면 28장이라 실용성이 없다.

Custom HLSL Node 한 개에 SDF 함수 다 넣고, 머티리얼 그래프는 파라미터 노드들 + Custom 노드 + ComponentMask 정도로 끝.

머티리얼 설정:

  • Material Domain: User Interface
  • Blend Mode: Translucent
  • Shading Model: Unlit

C++에서 받는 파라미터:

  • BodySizePx (vec2) — 본체 픽셀 크기
  • BubbleTypeId (scalar 0~3) — 모양 분기
  • TailDirId (scalar 0~6) — 꼬리 방향
  • TailOffsetPx (vec2) — 본체 중심 → 꼬리 끝 오프셋 (클램핑된 결과 반영)

SDF 함수 핵심:

float2 P = (UV - 0.5f) * BodySizePx;
float2 HalfBox = BodySizePx * 0.5f - 24.0f;
float CornerR = 16.0f;

// SPEECH (기본): rounded box
float2 Q = abs(P) - HalfBox;
float BodyDist = length(max(Q, 0.0f)) + min(max(Q.x, Q.y), 0.0f) - CornerR;

// THOUGHT: ellipse SDF (iq method, gradient corrected)
if (BubbleTypeId > 0.5f && BubbleTypeId < 1.5f)
{
    float2 EllipseAxes = HalfBox + CornerR;
    float k1 = length(P / EllipseAxes);
    float k2 = length(P / (EllipseAxes * EllipseAxes));
    BodyDist = k1 * (k1 - 1.0f) / max(k2, 1e-5f);
}

// SHOUT: 별 모양 (각도별 sin 변조)
if (BubbleTypeId > 1.5f && BubbleTypeId < 2.5f)
{
    float Angle = atan2(P.y, P.x);
    float Spike = 1.0f + 0.18f * sin(Angle * 14.0f);
    float2 Scaled = P / Spike;
    float2 Q3 = abs(Scaled) - HalfBox;
    BodyDist = (length(max(Q3, 0.0f)) + min(max(Q3.x, Q3.y), 0.0f) - 4.0f) * Spike;
}

여기서 한 가지 삽질한 게 ellipse SDF다. 처음엔 단순히 (length(P / Axes) - 1) * MinAxis 같은 근사를 썼는데, 가로로 긴 ellipse에서는 거리장이 균일하지 않아서 외곽선이 위쪽엔 안쪽으로 들어가고 아래쪽엔 바깥으로 나가는 식으로 어긋났다. iq의 gradient corrected 방식 (k1 * (k1 - 1) / k2)으로 바꾸니까 외곽선이 ellipse 가장자리에 정확히 붙는다.

머티리얼 인스턴스는 C++에서 MID로 만들어서 매번 위 파라미터들을 갱신한다:

void UW_SpeechBubble::EnsureMaterialInstance()
{
    if (BubbleMID) return;

    UMaterialInterface* SourceMaterial = BubbleMaterial.LoadSynchronous();
    if (!SourceMaterial) return;

    BubbleMID = UMaterialInstanceDynamic::Create(SourceMaterial, this);
    if (BubbleBody && BubbleMID)
    {
        BubbleBody->SetBrushFromMaterial(BubbleMID);
    }
}

스크롤 페이드인: 가장 많이 삽질한 부분

처음엔 단순하게 생각했다. “슬롯이 ScrollBox 안에 들어가니까 슬롯 단위로 위치 잡고 페이드 처리하면 되겠지.” 근데 이게 진짜 함정이었다.

시도 1: 슬롯의 ScrollBox 상대 위치 사용 → 실패

슬롯이 부모 ScrollBox를 자동 탐색한 다음, 슬롯의 absolute Y에서 ScrollBox의 absolute Y를 빼면 ScrollBox viewport 안 상대 위치가 나올 거라고 생각했다.

const FGeometry& ScrollGeo = CachedParentScrollBox->GetCachedGeometry();
const float ScrollAbsY = ScrollGeo.GetAbsolutePosition().Y;
const float SlotAbsY = MyGeometry.GetAbsolutePosition().Y;
const float RelY = SlotAbsY - ScrollAbsY;

근데 디버그 로그를 찍어보니 ScrollBox의 absolute Y가 -989 같은 음수가 나왔다. 슬롯의 absolute Y는 화면에서 보이는 위치와 일치했는데, ScrollBox geometry만 이상한 좌표 공간에 있는 거였다. 아마 cached geometry가 layout pass와 비동기여서 그런 듯한데, 어쨌든 이 두 값을 직접 빼서 쓰면 안 됐다.

시도 2: 슬롯 단위 페이드 → 또 실패

좌표 문제를 해결한다 쳐도 더 근본적인 문제가 있었다. 슬롯 자체가 가변 높이라는 것. narration이 있으면 슬롯이 길어지고 없으면 짧아진다. 이미지 영역도 가변. 슬롯 단위로 페이드 진행도를 계산하면 슬롯 안의 말풍선들이 슬롯 위치 하나로만 결정돼서, 같은 슬롯 안 말풍선이 화면 위쪽에 있든 아래쪽에 있든 똑같이 페이드된다.

스크롤로 슬롯이 화면을 통과할 때 말풍선들이 같이 반응하는 게 아니라 한꺼번에 사라지는 식으로 부자연스러웠다.

시도 3: 각 말풍선이 자체 페이드 → 정답

결론은 슬롯이 페이드 책임을 버리고, 각 말풍선이 자기 NativeTick에서 자기 위치를 보고 페이드를 결정하는 거였다. 슬롯은 그냥 좌표 배치만 하고, 페이드 로직은 UW_SpeechBubble에 들어간다.

여기서 또 한 가지 함정이 있었다. UMG의 MyGeometry.GetAbsolutePosition()은 OS 데스크톱 절대 좌표라서, PIE 창을 옮기면 값이 바뀐다. ViewportSize와 단위도 달라서 직접 비교하면 안 된다.

해결은 USlateBlueprintLibrary::AbsoluteToViewport로 viewport 픽셀 좌표로 변환하는 것:

float UW_SpeechBubble::CalculateProgress(const FGeometry& MyGeometry) const
{
    UObject* WorldContext = const_cast<UW_SpeechBubble*>(this);

    const FVector2D ViewportSize = UWidgetLayoutLibrary::GetViewportSize(WorldContext);
    if (ViewportSize.Y <= 1.f) return 0.f;

    const float ViewportH = ViewportSize.Y;

    // OS 좌표 → viewport 픽셀 좌표 변환 (PIE 창 위치와 무관)
    FVector2D PixelPos, ViewportPos;
    USlateBlueprintLibrary::AbsoluteToViewport(
        WorldContext, MyGeometry.GetAbsolutePosition(), PixelPos, ViewportPos);

    const float BubbleTopVpY = PixelPos.Y;

    // FadeStartRatio / FullRevealRatio는 viewport bottom에서 위로 올라온 비율
    // 0.2 = bottom에서 20% 위로 올라온 시점부터 페이드 시작
    // 0.7 = bottom에서 70% 위로 올라온 시점에 alpha 1
    const float StartPos = ViewportH * (1.f - FMath::Min(FadeStartRatio, FullRevealRatio - 0.01f));
    const float EndPos   = ViewportH * (1.f - FullRevealRatio);

    if (BubbleTopVpY >= StartPos) return 0.f;
    if (BubbleTopVpY <= EndPos)   return 1.f;

    const float Span = FMath::Max(StartPos - EndPos, 1.f);
    return (StartPos - BubbleTopVpY) / Span;
}

void UW_SpeechBubble::NativeTick(const FGeometry& MyGeometry, float InDeltaTime)
{
    Super::NativeTick(MyGeometry, InDeltaTime);
    SetRenderOpacity(CalculateProgress(MyGeometry));
}

이러면 각 말풍선이 viewport 안 자기 위치만 보고 알파 결정. 슬롯 가변 높이와 무관하고, 사용자가 스크롤로 손가락을 위/아래로 움직이면 거기에 정확히 비례해서 페이드인/페이드아웃이 양방향으로 동작한다.

FadeStartRatio와 FullRevealRatio는 UPROPERTY로 빼서 디자이너가 조정할 수 있게 했다. 기본값은 0.2 / 0.7인데, 말풍선이 화면 아래에서 20% 올라온 지점부터 페이드 시작해서 70% 지점에 완전히 보이게 한다는 뜻.

정리

  • 위젯은 책임 단위로 분리. 슬롯은 컨테이너, 말풍선은 자기 자신만 책임. 페이드를 슬롯이 분배하지 않고 말풍선 각자가 결정하게 했더니 가변 레이아웃에도 자연스럽게 동작했다
  • 머티리얼 SDF + Custom HLSL Node는 텍스처 폭발을 막는 좋은 방법이다. 단 ellipse 같은 비균일 SDF는 단순 근사로는 외곽선이 어긋나니 iq의 gradient corrected 방식을 써야 한다
  • MyGeometry.GetAbsolutePosition()은 OS 좌표다. PIE 창을 옮기면 값이 바뀌고 ViewportSize와 단위가 다르다. USlateBlueprintLibrary::AbsoluteToViewport로 변환해야 한다. 이거 모르면 한참 헤맨다
  • ScrollBox의 GetCachedGeometry()는 신뢰하기 어렵다. layout pass 타이밍이랑 어긋나서 absolute Y가 음수로 나오는 경우가 있었다. 슬롯이 ScrollBox 안에 있더라도 ScrollBox와의 상대 위치를 직접 빼는 건 피하고, viewport 절대 위치 기반으로 가는 게 안전하다
  • UMG DesiredSize는 첫 프레임엔 0이다. 동적으로 만든 위젯의 측정값이 필요하면 NativeTick에서 한 번 더 읽거나 재시도 로직을 둬야 한다

전체 코드는 4개 파일 (Slot 헤더/cpp, Bubble 헤더/cpp) + 머티리얼 1개 + WBP 2개 정도 분량. 페이드 부분만 몇 번씩 갈아엎었는데 결국 가장 단순한 방식 (각자 자기 위치 보기) 이 정답이었다.
